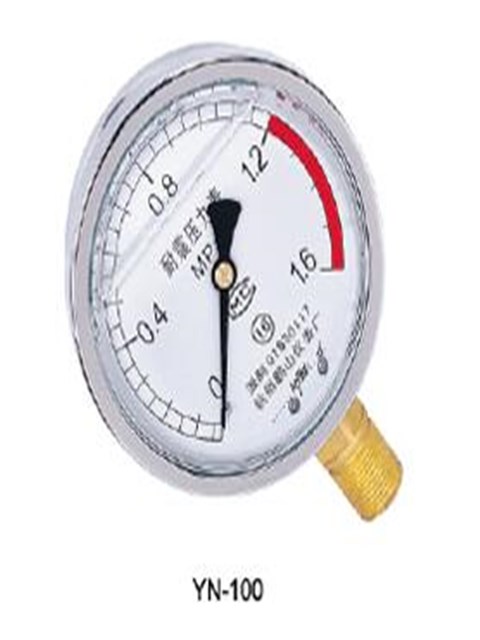

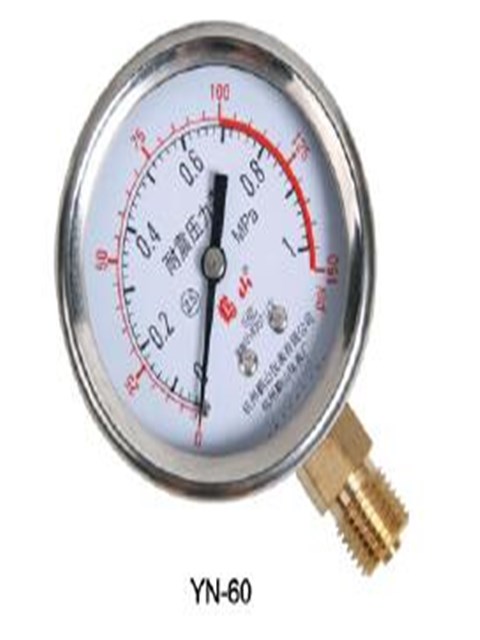

申江储气罐压力表

申江储气罐压力表申江储气罐压力表

产品简介

接口类型:螺纹连接
M20*1.5
材质 说明
表壳:铁
接头:铜
精度等级:1.6级(按国家标准)

产品详情


申江储气罐压力表申江储气罐压力表

Y150铁壳压力表(公称直径150mm)

型号
Y150径向 Y150Z轴向Y150ZT轴向带前边Y100T径向带后边
精度等级
1.6级(按国家标准)
测量范围
单位MPA
0~0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6 10 16 25 40
60 100
-0.1~0 -0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4
螺纹连接
M20*1.5
材质 说明
表壳:铁 接头:铜
使用环境条件:-40~70℃,相对湿度不大于85%
温度影响:使用温度偏离20±5℃时,影响误差变化不大于0.4%/10℃
结构原理:仪表的测量系统由接头与弹簧管组成,由于被测压力的变化使弹簧管自由端产生位移,借连杆带动扇形传动齿轮端部的指针旋转,在度盘指示相应压力数值。为了消除扇形齿轮间的间隙活动,在转轴齿轮上装置了盘形游丝。
